משקל ויציבות של מחיצה אקוסטית ניידת: כבדה מספיק לבידוד, קלה מספיק להזזה

בקצרה: פאנל של מחיצה אקוסטית ניידת שוקל כ־45 ק"ג למ"ר, כי מסה היא חלק מרכזי בבידוד. הוא עדיין זז בקלות, כי הוא תלוי על מסילה עליונה וגלגלים, ולא נגרר על הרצפה. היציבות מגיעה מנעילה: פרופילים טלסקופיים שנלחצים אל התקרה ואל הרצפה, ושני מנגנוני נעילה שפועלים יחד.
למידע על מחיצות אקוסטיות ניידות של ש.א. מחיצות – המבנה, הבידוד והשימושים.
חדשנות בתחום מחיצות אקוסטיות ניידות

חדשנות בתחום מחיצות אקוסטיות ניידות

למה מחיצה אקוסטית צריכה להיות כבדה

גל קול מנסה להרעיד את מה שעומד בדרכו. חומר כבד וצפוף קשה יותר להרעיד, ולכן הוא מעביר פחות קול. זו הסיבה שבתוך הפאנלים שלנו יש יריעות ביטומניות כבדות וצמר אקוסטי, ומשני הצדדים לוחות עץ בעובי 17 מ"מ. העובי הכולל הוא 104 מ"מ.

עם זאת, משקל לבדו לא מספיק. פאנל כבד עם מרווחים בקצוות ידליף קול. מה שעושה את ההבדל הוא השילוב של מסה, שכבות שונות ואטימה מלאה.

איך פאנל של 45 ק"ג למ"ר זז בקלות

  • מסילה עליונה בלבד – הפאנלים תלויים על מסילה מאלומיניום מוקשה בתקרה. אין מסילה ברצפה, ואין חיכוך עם הרצפה בזמן התנועה.
  • ארבעה גלגלים לכל פאנל – על מסבים קשיחים מצופים, להסעה חלקה ושקטה לאורך המסילה.
  • פאנלים מודולריים – כל פאנל ברוחב של עד 120 ס"מ, כך שמזיזים כל פעם יחידה בגודל שאדם אחד יכול להוביל.

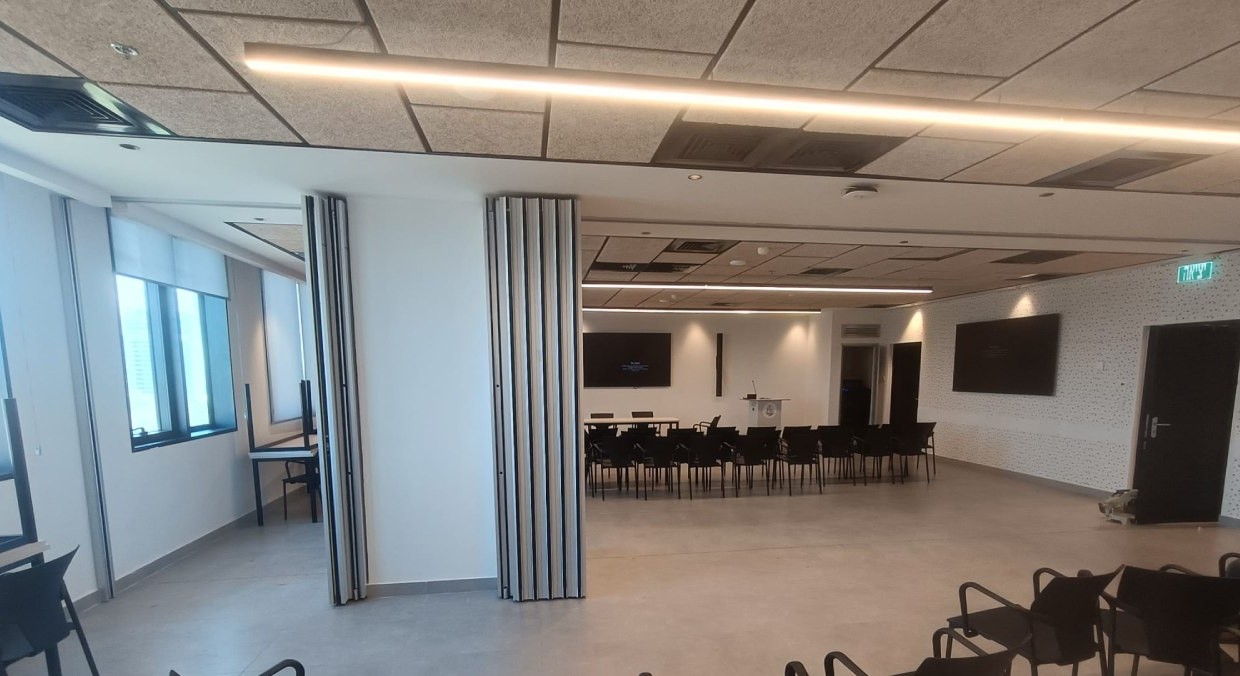

כשהמחיצה פתוחה, הפאנלים נאספים לכיס אחסון בהמשך המסילה.

מה מייצב את המחיצה כשהיא סגורה

פאנל שתלוי רק מלמעלה יכול לזוז. לכן, אחרי שמעמידים אותו במקום, נועלים אותו:

  • פרופילים טלסקופיים למעלה ולמטה, עם סנפירי גומי נאופרן, נפתחים ונלחצים אל התקרה ואל הרצפה. הם גם אוטמים את הפאנל וגם מונעים ממנו לזוז.
  • שני מנגנוני נעילה, אופקי ואנכי, שפועלים יחד לנעילה הסופית, כולל אטמים ורפידות גמישות.
  • הפעלה מכנית בחצי סיבוב של ידית ההפעלה שמסופקת עם המחיצה.
  • נעילת קצה – פאנל טלסקופי ומשקוף אטימה ננעלים אל קיר הקצה.

מה זה אומר לתקרה

כל משקל המחיצה עובר דרך המסילה אל הקונסטרוקציה שמעל התקרה. לכן צריך לתכנן מראש נקודות חיבור שיישאו כ־45 ק"ג למ"ר של מחיצה, וזה נעשה בשלב הבינוי, לפני סגירת התקרה. אנחנו מעבירים לאדריכל ולקבלן את המידות והפרטים. את הקונסטרוקציה עצמה מתכנן ומאשר מהנדס הפרויקט. כל מה שצריך להכין מפורט במדריך {a('prep','איך מכינים את החלל לקראת ההתקנה')}.

קירות הקצה חשובים לא פחות

הפאנל האחרון ננעל אל קיר בקצה המחיצה. הקיר הזה צריך להיות יציב ואטום, כי הוא נושא את לחץ הנעילה וגם חוסם את הקול בקצה. קיר קצה דק או לא אטום יפגע גם ביציבות וגם בבידוד.

שאלות ותשובות

המחיצה שלנו שוקלת כ־45 ק"ג למ"ר. המשקל מגיע מהמבנה של הפאנל: לוחות עץ בעובי 17 מ"מ בשני הצדדים, צמר אקוסטי ויריעות ביטומניות כבדות בפנים, ומסגרת מפרופילי אלומיניום. המסה הזאת היא חלק ממה שמאפשר בידוד של 37–53 dB בתנאי מעבדה, ולכן היא לא משהו שמנסים להקטין על חשבון הבידוד.

הפאנל לא נישא ולא נגרר על הרצפה. הוא תלוי על מסילה עליונה מאלומיניום מוקשה ונע על ארבעה גלגלים עם מסבים קשיחים מצופים. כך הכוח שנדרש להזזה נמוך, והתנועה חלקה ושקטה. כל פאנל הוא ברוחב של עד 120 ס"מ, כך שמזיזים כל פעם יחידה אחת בגודל נוח, עד שהיא מגיעה למקומה או לכיס האחסון.

הנעילה. אחרי שהפאנל במקומו, פרופילים טלסקופיים למעלה ולמטה נפתחים ונלחצים אל התקרה ואל הרצפה, ושני מנגנוני נעילה, אופקי ואנכי, פועלים יחד. הפעולה נעשית בחצי סיבוב של ידית ההפעלה. כך הפאנל מקובע בשני הקצוות שלו, ולא רק תלוי מלמעלה, וגם האטמים נלחצים ומונעים מעבר קול.

לא בהכרח. משקל המחיצה, כ־45 ק"ג למ"ר, עובר דרך המסילה אל הקונסטרוקציה שמעל התקרה, ולכן צריך לתכנן מראש נקודות חיבור שיישאו אותו. במבנה חדש זה נעשה בשלב הבינוי, לפני סגירת התקרה. במבנה קיים בודקים את הקונסטרוקציה עם מהנדס. אנחנו מעבירים לאדריכל ולקבלן את המידות והפרטים שנדרשים.

לא. המחיצות שלנו נעות על מסילה עליונה בלבד, כך שהרצפה נשארת חלקה ורציפה כשהמחיצה פתוחה. היציבות מגיעה מהפרופילים הטלסקופיים שנלחצים אל הרצפה ואל התקרה בזמן הנעילה, וממנגנוני הנעילה. זה יתרון באולמות ובמשרדים שבהם אנשים, עגלות וציוד עוברים בקו המחיצה כשהיא פתוחה.
