היכולת להפוך אולם כנסים גדול לשלושה חדרי דיונים נפרדים תוך דקות ספורות, או לפתוח מרחב למידה בבית ספר לחלל אחד פתוח, היא אחת היכולות המרכזיות של קירות מודולריים. עם זאת, משתמשים רבים תוהים כיצד המערכות המסיביות הללו, שלעיתים שוקלות מאות קילוגרמים, מסוגלות לנוע בקלות כה רבה, להיפתח ולהיסגר בצורה מדויקת, ולהעניק בידוד אקוסטי מלא ברגע שהן ננעלות.
מאחורי התפעול הפשוט של המחיצות מסתתרת מערכת הנדסית מורכבת המשלבת מסילות עליונות, גלגלים ייעודיים ומנגנוני אטימה דינמיים. מאמר זה מפרט את אופן הפעולה, שלבי התנועה והרכיבים המאפשרים את פתיחתן וסגירתן של המחיצות הניידות.

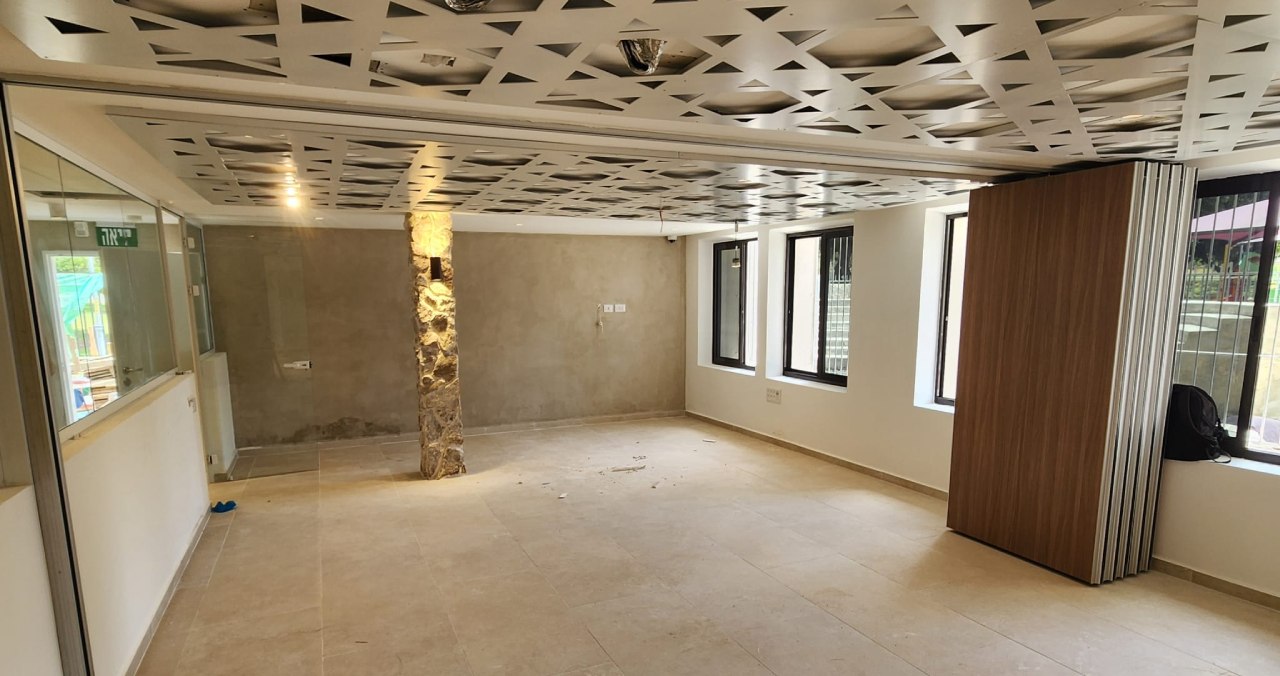

מחיצות אקוסטיות ניידות בקריית הממשלה חולון
עמוד השדרה של המערכת: מסילה עליונה בלבד
העיקרון הראשון והחשוב ביותר במחיצות אקוסטיות ניידות מודרניות הוא היעדר מסילה תחתונה על הרצפה. מסילה ברצפה מהווה מטרד אסתטי, צוברת לכלוך ויוצרת סכנת מעידה. לכן, המערכת כולה תלויה על גבי מסילה עליונה בלבד, המותקנת בתוך התקרה ומחוברת לקונסטרוקציית פלדה חזקה.
המסילה העליונה היא למעשה "עמוד השדרה" של המערכת כולה. היא נושאת את מלוא משקל הפאנלים ומתווה את מסלול הנסיעה שלהם. תכנון המסילה קובע האם המחיצה תיפתח בקו ישר אחד או שמא ניתן יהיה לנתב את הפאנלים למספר כיוונים שונים.
שלבי הפתיחה והסגירה: כך פועל המנגנון
תהליך התפעול של המחיצה מורכב משלושה שלבים מכניים עיקריים: תנועה לאורך המסלול, פריסה ויישור, ולבסוף – הידוק ואטימה אקוסטית.
1. שלב השינוע: סוגי מסילות וגלגלים
כאשר המחיצה סגורה ומאוחסנת בצד, הפאנלים השונים מרוכזים באזור חניה ייעודי. פתיחת המחיצה מתחילה בהזזת הפאנלים בזה אחר זה לאורך המסילה. אופן התנועה נקבע לפי סוג המסילה שהותקנה:
- מערכת חד-כיוונית: הפאנלים מחוברים זה לזה או נעים על ציר קבוע בקו ישר בלבד. סגירת המחיצה מתבצעת במשיכה או דחיפה של הפאנלים לאורך קו אחד, כמו אקורדיון או רצף ישר. זהו תכנון פשוט הדורש תחזוקה מינימלית.
- מערכת דו-כיוונית (רב-כיוונית): כל פאנל הוא עצמאי לחלוטין ונע על גבי מערכת גלגלים כפולה. המסילה כוללת צמתים ומפגשים המאפשרים "לפצל" את התנועה ולנווט את הפאנלים לזוויות שונות, או להוביל אותם לחלל אחסון נסתר מאחורי קיר גבס.
התנועה החלקה והשקטה מתאפשרת הודות לגלגלים המצוידים במיסבים פנימיים איכותיים ובציפוי הבולם זעזועים. הגלגלים מחלקים את עומס המשקל באופן שווה על פני המסילה, דבר המונע שחיקה ומאפשר גם לאדם בודד להניע לוחות כבדים ללא מאמץ פיזי ניכר.
2. שלב היישור וההצמדה
כאשר הפאנלים מגיעים למיקומם הסופי, הם מיושרים זה לצד זה ליצירת קיר רציף. בשולי כל פאנל קיימים פרופילי אלומיניום זכריים ונקביים המשתלבים זה בזה באופן מושלם (פרופילים מגנטיים או אטומי גומי). השילוב המדויק בין דפנות הפאנלים מבטיח שלא יישארו מרווחים אנכיים שיאפשרו מעבר של גלי קול.
3. שלב הנעילה והאטימה האקוסטית (הידוק מכני)
זהו השלב החשוב ביותר ההופך את לוחות העץ או החומר המבודד הנייד לקיר אקוסטי אטום לחלוטין. מחיצה ניידת שרק "נוגעת" ברצפה ובתקרה לא תספק בידוד, שכן רעש עובר בקלות דרך חריצים.
כדי לפתור זאת, בכל פאנל מובנה מנגנון לחץ פנימי (לרוב מופעל באמצעות סיבוב ידית ייעודית בחצי סיבוב, או באופן אוטומטי במערכות חשמליות). עם הפעלת המנגנון, נשלפים אטמי לחץ עליונים ותחתונים מתוך גוף הפאנל:
- האטם העליון נלחץ בחוזקה אל תחתית המסילה או התקרה.
- האטם התחתון נלחץ אל הרצפה ומפצה על חוסר אחידות או שיפועים קלים בקרקע.
הידוק זה יוצר לחץ מכני עצום המקבע את הפאנל במקומו כך שהוא אינו יכול לזוז, ובמקביל אוטם באופן הרמטי את המרווחים שבין המחיצה למבנה. הפאנל האחרון במערכת כולל לרוב אטם טלסקופי נפתח הצידה, אשר נלחץ אל הקיר הקבוע של המבנה וסוגר את המערכת כולה בצורה מוחלטת.
השפעת ההתקנה והתחזוקה על אורך החיים
כדי שפעולת הפתיחה והסגירה תישאר חלקה לאורך שנים, ישנה חשיבות עליונה לאיכות ההתקנה. רצפה לא ישרה או תנודות בתקרה עלולות לגרום לעיוות במסילה, מה שיוביל לקושי בהזזת הפאנלים ואף לפגיעה באיטום האקוסטי. התקנה מקצועית כוללת שימוש במנגנוני כיוון ופילוס ומערכות אטמים נשלפים בין המסילה לתקרה כדי למנוע דליפות קול.
כדי לשמר את קלות התנועה, המערכת דורשת תחזוקה תקופתית פשוטה שכוללת ניקוי אבק ולכלוך מתעלת המסילה (שכן לכלוך מצטבר עלול לפגוע בגלגלים), בדיקת בלאי של אטמי הגומי, ושימון קל של צירי התנועה הפנימיים.
היכולת של מחיצות אקוסטיות ניידות להיפתח ולהיסגר בקלות היא שילוב של פשטות תפעולית ותחכום הנדסי. המסילה העליונה הנושאת את העומס, הגלגלים בעלי החיכוך הנמוך ומנגנוני הלחץ הנשלפים פועלים יחד בסנכרון מושלם. תכנון נכון של מערכת התנועה והאטימה מבטיח למשתמשים לא רק גמישות חסרת תקדים בחלוקת המרחב, אלא גם פתרון בטיחותי, יציב ושקט הנשמר לאורך שנים רבות של שימוש יומיומי.
